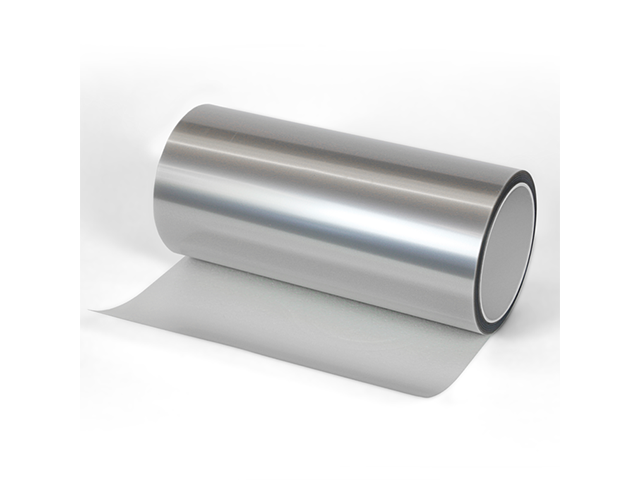

透明ITO导电膜应用场景多样,需根据不同行业的需求提供定制化服务,满足多样化的使用要求。消费电子领域,适配智能手机、平板电脑的导电膜需兼顾轻薄与低阻抗,厚度控制在合适范围,同时具备抗指纹涂层,提升用户使用体验;车载领域,产品需能通过耐高温、抗振动测试,确保在车辆行驶环境中性能稳定,且需符合汽车行业的环保标准,避免释放有害物质。工业控制领域,针对可能存在的粉尘、湿度波动等恶劣环境,产品需做密封处理与强化耐磨、抗UV等、AR等涂层,保障长期可靠运行。生产广发·体育需具备灵活的定制能力,可根据客户需求调整基材类型、膜层厚度、电极图案等参数,同时提供样品测试与批量生产服务,确保产品能适配不同行业的终端设备,满足从消费电子到工业控制的多场景应用需求。汽车调光膜用ITO导电膜的阻抗稳定,保障使用过程中的**性。深圳消费电子ITO导电膜广发·体育
低阻高透ITO导电膜作为氧化铟锡(IndiumTinOxide)薄膜的先进类型,较为突出的特性是同时实现低电阻率(通常<100Ω/sq)与高可见光透过率(>85%)。这种材料通过精确调控铟锡比例与微观晶体结构,形成兼具金属导电性与玻璃光学透明性的特殊导体。其导电与透光的协同实现,关键在于载流子浓度与迁移率的优化配合:锡元素的掺杂为材料引入了大量自由电子,这些自由电子构成导电通道,保障低电阻特性;而纳米级的晶界结构则通过对光线的散射效应,减少光吸收,维持高透光性。这种独特的性能组合,使其成为现代光电子器件中不可或缺的关键材料,直接支撑着柔性显示、智能窗、透明电极等前沿技术的发展与应用。长沙柔性ITO导电膜透过率触控ITO导电膜研发会聚焦材料改良,通过调整镀层优化导电性能和透光率。
AR眼镜ITO导电膜的稳定性需求体现在AR眼镜使用环境覆盖温度-10℃-45℃、相对湿度10%-90%的多样场景,ITO导电膜需在该范围内保持导电性能与物理结构稳定,在85℃/85%RH环境下1000小时测试中方块电阻增幅<10%,经-10℃→45℃100次温度循环后无剥离开裂,避免因环境变化导致功能故障;轻薄化需求则是为了减轻AR眼镜重量(目标整机<50g),提升佩戴舒适度,需采用25-50μm超薄基材与50-100nm超薄膜层设计,使单膜层面密度<?。此外,部分高性能AR眼镜还需求ITO导电膜具备柔性,需在弯曲半径5mm条件下经≥10000次弯折后导电性能保持率>90%,适配可折叠或可调节的镜片结构,同时具备≥3H铅笔硬度或通过AF涂层实现耐摩擦性,在1000次麂皮擦拭后透光率下降<1%,应对日常使用中的轻微接触与擦拭。
高阻抗ITO导电膜镀膜需通过准确的工艺参数调控,实现10?-10?Ω/□范围的目标导电阻抗,同时保障膜层厚度均匀性与物理化学稳定性,以适配特定传感、静电防护及高级显示模组等应用场景需求。该镀膜工艺主流采用磁控溅射技术,关键控制逻辑聚焦于ITO靶材成分优化与溅射参数协同调控——通过将靶材中氧化锡掺杂比例从常规的5%-10%降至1%-3%,减少晶格中自由电子的生成密度,从材料本质上提升膜体电阻率;溅射过程中需将功率降低,同时将基材移动速度减缓,使ITO膜层沉积厚度控制在20-50nm的超薄范围,通过“薄化膜层+降低载流子浓度”双重作用提升阻抗值,且需将真空度精确控制在1×10??-5×10??Pa,调节氧气分压,避免氧缺陷过多导致的阻抗漂移或氧过量引发的晶格无序,保障阻抗稳定性。镀膜前需对基材实施“超声清洗-等离子体活化”二级预处理,确保ITO膜层与基材的附着力。镀膜完成后需采用四探针阻抗测试仪进行网格化多点采样检测,确保膜体不同区域的阻抗值符合设计公差(±5%),且整体波动范围控制在≤8%,满足生物传感器电极、量子点显示背光模组等对高阻抗导电膜的严苛应用需求。ITO导电膜若用化学蚀刻工艺,需选用不对基材造成腐蚀的蚀刻液浓度。
低阻高透ITO导电膜多用于重点电子设备,需进一步强化环境适应性,以保障长期性能稳定。温度适应性方面,需在较宽的温度区间内保持性能,低温环境下避免膜层脆化导致电阻骤升,高温环境下防止基材收缩破坏膜层结构——经过多次宽温域温度循环后,阻抗变化率与透光率衰减均需控制在较小范围。湿度控制上,通过对膜层进行表面致密化处理,在常见的湿热环境下放置较长时间后,无氧化、剥落现象,阻抗变化控制在合理区间,适配户外、车载等湿度波动较大的场景。此外,针对**、海洋等可能存在化学腐蚀的场景,可在ITO层表面增设钝化层,抵御酸碱侵蚀,确保导电性能不受影响,进一步拓展低阻高透ITO导电膜在恶劣环境下的应用范围。家电、消费电子用ITO导电膜的抗污性很重要,能减少污渍附着对触控反应速度、准确度的影响。华中超薄ITO导电膜生产厂家
汽车调光膜用ITO导电膜需具备较强稳定性,防止车辆行驶中膜层受损。深圳消费电子ITO导电膜广发·体育
磁控溅射ITO导电膜的工作原理基于磁控溅射技术的沉积过程,关键是在真空环境中利用磁场与电场的共同作用,将ITO靶材原子沉积到基材表面形成导电膜层。首先,将ITO靶材与基材分别置于真空溅射室内的特定位置,随后向室内通入惰性气体并施加高压电场,使氩气电离形成等离子体。等离子体中的氩离子在电场作用下加速冲向ITO靶材,与靶材表面原子发生碰撞,将靶材原子溅射出来。同时,溅射室内的磁场会束缚电子运动,延长电子与氩气的碰撞时间,提高氩气电离效率,增加等离子体密度,进而提升溅射速率。被溅射出来的ITO原子在真空环境中沿直线运动,沉积到基材表面,经过冷却与结晶,形成均匀致密的ITO导电膜层。整个过程中,通过调整电场强度、磁场分布、氩气流量、靶材与基材距离等参数,可准确控制膜层厚度、密度与导电性能,满足不同应用场景对ITO导电膜的需求。深圳消费电子ITO导电膜广发·体育
