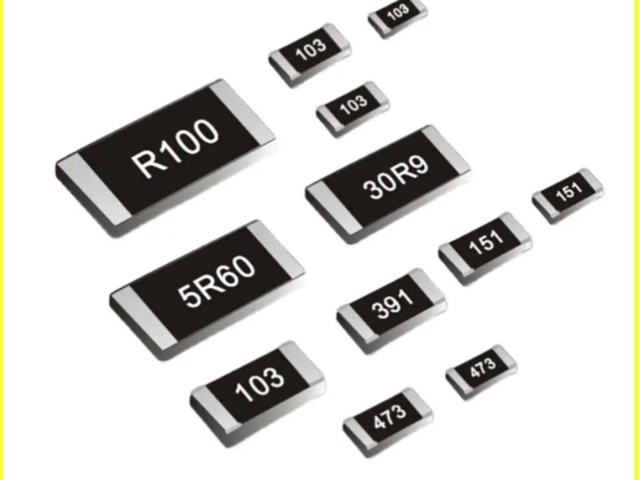

贴片合金电阻的阻值范围与限制与厚膜电阻可以轻松提供从几欧姆到几兆欧姆的宽广阻值范围不同，贴片合金电阻的阻值范围相对较窄。这主要受限于其合金材料的电阻率和物理结构。通常，贴片合金电阻的阻值范围集中在几毫欧到几十千欧的区间。在低阻值端，它可以做到非常低的毫欧级，这是厚膜电阻难以企及的，使其在电流检测领域优势明显。但在高阻值端，要达到兆欧级别，需要极细的蚀刻线条，这不仅制造困难，也会影响稳定性和功率。因此，当电路需要几百千欧或兆欧级的高精度电阻时，可能需要考虑其他类型的精密电阻，如金属膜电阻或精密线绕电阻。贴片合金电阻的低寄生电感特性，使其成为高速数字线路终端匹配的理想选择。北京快充设备合金电阻

贴片合金电阻的功率额定与散热考量功率额定是贴片合金电阻选型时的一个关键参数。它表示电阻在规定环境温度下能够持续耗散的**大功率而不会导致长久性损坏或性能超出规格。与厚膜电阻相比，相同尺寸的贴片合金电阻通常能承受更高的功率，这得益于其合金材料良好的导热性和基板设计。然而，任何电阻在耗散功率时都会发热，导致自身温度升高。如果温度超过其额定上限，电阻的性能会急剧下降甚至烧毁。因此，在设计PCB时，必须充分考虑散热问题，如预留足够的铜箔面积作为散热焊盘、避免将高功率电阻紧密排列、保证良好的空气流通等。合理的散热设计是确保贴片合金电阻发挥其全部性能、保证系统长期可靠运行的重要保障。安徽低阻值合金电阻2512贴片合金采样电阻0.001R0.02R0.4R0.06R30mR0.1R0.01R050毫欧.

低寄生电感：高频电路的理想选择在高频和高速数字电路中，元器件的寄生参数——电感和电容——会成为影响电路性能的关键因素。贴片合金电阻在结构上具有天然的低电感优势。由于其电阻体是一个平整的合金箔，电流路径分布均匀，不像线绕电阻那样形成线圈，因此其寄生电感非常小，通常在纳亨（nH）级别。此外，其精密的平面结构也使得寄生电容得到有效控制。这种低寄生电感的特性，使得贴片合金电阻成为开关电源、射频放大器、高速数据线匹配以及汽车电子的电机驱动等高频应用中的理想选择。在这些场合，它能够有效抑制信号振铃、减少电磁干扰（EMI），保证信号的完整性和功率传输的效率。

在通信基站中的稳定运行基石5G通信基站的部署密度和数据处理量远超以往，对基站内部电源系统、射频前端和信号处理单元的稳定性和可靠性提出了前所未有的要求。贴片合金电阻在这些关键部位发挥着基石般的作用。在基站的大功率电源模块中，它被用于精确的电流检测和过流保护，其低TCR确保了在不同环境温度下保护阈值的恒定。在射频功率放大器中，它作为负载电阻或衰减器，其低寄生电感和高功率承受能力保证了信号的纯净传输。在高速背板和SerDes接口中，它用作精密的终端匹配电阻，以消除信号反射，保证高速数据的无误传输。贴片合金电阻以其***的综合性能，为7x24小时不间断运行的通信基站提供了坚实的硬件基础。贴片合金电阻的封装尺寸多样，从0201到2512，需根据功率和空间进行权衡选择。

贴片合金电阻的焊接后性能变化与恢复贴片合金电阻在经历SMT回流焊的高温过程后，其阻值可能会发生微小的、长久性的变化。这种变化主要源于高温下合金材料与陶瓷基板、端电极之间热膨胀系数差异导致的应力释放和微观结构调整。虽然制造商在设计时已将这种影响降到比较低，但对于超高精度应用，这种焊后漂移仍需考虑。一些制造商会在数据手册中注明焊后漂移的典型值。此外，有一种观点认为，电阻在经历***高温老化后，其内部结构会趋于更稳定的状态，在后续的使用中表现出更好的长期稳定性。因此，在对稳定性要求***的场合，有时会对组装好的PCB进行一次高温“老化”筛选，以剔除性能变化较大的元件。2512贴片合金采样/电流感应电阻 0.001/2/3/4/5/6/7/8R 0.01R0.5R.安徽低阻值合金电阻

贴片合金电阻对PCB板的机械应力有一定敏感性，布局时应避免放置在易弯曲区域。北京快充设备合金电阻

贴片合金电阻在**保护电路中的精确阈值设定在许多电子系统中，都需要设计过压、过流或欠压保护电路，以防止系统因异常情况而损坏。这些保护电路的触发阈值，通常由一个电阻分压网络或一个精密的电流检测电阻来设定。贴片合金电阻在这里的作用是提供一个精确、不随温度漂移的阈值基准。例如，在一个过压保护电路中，使用低TCR的贴片合金电阻进行分压，可以确保保护电路的启动电压不会因环境温度变化而偏离设定值，从而实现可靠的保护。在过流保护中，使用低TCR的电流检测电阻，可以保证在不同温度下对电流的判断标准一致，避免误判或拒判。这种精确性是保障系统**可靠运行的关键。北京快充设备合金电阻
